澆注溫度對鑄件質量有什麽影響（xiǎng）?

　　澆注溫度對鑄件質量有什麽影響?澆注溫度是鑄件鑄造過程（chéng）中需要重點考慮的問題，澆注溫度的大小將直接（jiē）影響著鑄（zhù）件的鑄造質量和生產加工效率，鑒於澆注溫度（dù）對鑄（zhù）件質量有著很大（dà）的（de）影響，本文將重（chóng）點探討澆注溫（wēn）度對鑄（zhù）件質量和（hé）性能的影響。

　　澆注溫度對鑄件的質量影響非常大，但是卻往往被鑄造人（rén）忽視。尤其（qí）是中小（xiǎo）鑄造廠的（de）爐工（gōng），由於缺乏專（zhuān）業的基礎知識（shí），他們對（duì）鐵水溫度的控製全憑感覺。對鐵水溫度不作記（jì）錄，不做測試（shì）。

　　造成這種情（qíng）況的原因（yīn）有兩方麵：

　　1、有些中小鑄造廠不（bú）配備測溫儀。廠裏沒有測溫（wēn）設備造成爐前工無法對鐵水進行測量（liàng）。雖然，測溫儀（yí）的價格並不高，便攜式測溫儀也就一千多元。但（dàn）是，鑄造老板質量意識差。總認為自己做的（de）鑄件是低端產品，質量差不多（duō）就行。長此以往，這樣（yàng）廠也隻能（néng）做低端鑄件。

　　2、有些鑄造廠配備了測溫（wēn）儀，因為缺乏有效的測溫管（guǎn）理製度，爐工往往不按測溫工藝對鐵水進（jìn）行測量（liàng），或不作（zuò）記（jì）錄，或胡亂做記錄。造成鐵水溫度與鑄件所需溫度有巨（jù）大偏差，產生（shēng）大量廢品鑄件，給鑄造廠造成（chéng）比較的損失。

　　還有一種因原，就是爐工（gōng）因為從業經驗（yàn）少，沒有學習（xí）過係統的鑄造知識（shí），對不同材質，不同壁厚，不同化學成分（fèn）需要多（duō）少澆注溫度根本不清（qīng）楚，也會造成因澆注（zhù）溫度控製不當，而生產廢（fèi）品。

　　下（xià）麵，老陸就跟大家談談，不同情，不同澆注溫度而產生的鑄件缺（quē）陷。

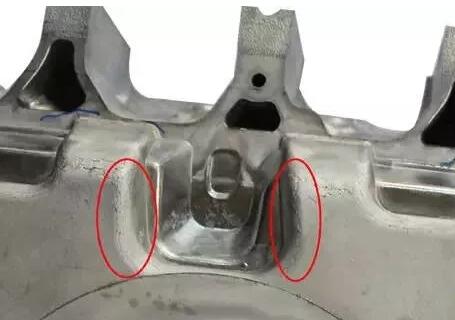

　　1、澆（jiāo）注溫度高於鑄件成分時會出現（xiàn）哪些缺陷澆注（zhù）溫度高於鑄件要求（qiú）成分時，容易出現縮孔（kǒng）、縮鬆缺陷，造成鑄鐵出現自補縮不足。這種（zhǒng）情況在較厚（hòu）鑄件上麵尤為明（míng）顯。

　　因此，在壁厚超過20毫米以上鑄件上麵，澆注溫度一定要（yào）控製（zhì）在鑄件（jiàn）要求範圍以下。還要記住一個情況，電爐熔煉（liàn）鐵（tiě）水，和衝（chōng）天爐熔煉鐵水（shuǐ），同一澆注溫度，會出現不同的澆注結（jié）果。

　　比如，同為（wéi）10毫米壁厚的鑄件（jiàn），衝天爐熔煉的鐵水1300度至1320度，就有很好的流動性（xìng），澆注出的（de）產品就能達到質量要求。

　　可是，電爐熔煉出來的鐵水，在同一鑄件，同一（yī）壁厚情況（kuàng）下，就要提高20--30度，才能保證有（yǒu）比較好的流（liú）動溫。這與中頻電（diàn）爐的熔煉特征和過冷度大有（yǒu）關。關於這方麵的內容，需（xū）要比較大（dà）的篇（piān）幅才能寫完，我們留在其他文章裏再做說明。

　　2、鑄件（jiàn）的澆注溫度低，又會出現哪些產品（pǐn）缺陷呢?澆注溫度低，會產生冷（lěng）隔、澆不足、渣孔、硫化錳氣孔等。這是因為澆注鐵水（shuǐ）溫（wēn）度低，鐵水降溫快（kuài），在鐵水澆進模型內後，溫度已經低於鑄件要求。使鐵（tiě）水不能（néng）完全澆注鑄型，產生澆不足現（xiàn）象。另外，澆注鐵水溫度低（dī），還會（huì）使鐵水中渣不能完全上（shàng）浮到鐵液表麵，造成打渣不淨，從而留下鑄件出現（xiàn）渣孔的禍患。鐵水溫度低，對於壁厚較薄的鑄件危害最大。5毫米以下（xià）的薄壁鑄件，澆注溫（wēn）度調整不好，會（huì）出現（xiàn）多種缺陷（xiàn）。如表皮過硬，冷隔，金相不合格，碳化物過（guò）多等。因此，在薄壁鑄件生產當中，確定合理澆注（zhù）溫度是保（bǎo）證（zhèng）產品質量的重要（yào）條件之工。

　　3、怎樣確定合適鑄（zhù）件澆注（zhù）溫度?

　　可以這樣說，每種鑄件都要（yào）一個最（zuì）恰當在澆注溫度，而找到這個（gè）恰當的澆注溫度就需要我們鑄造技術人員通過反複（fù）的前期試驗，通過對比分析，數據分析，來確定這個最恰當的澆注溫度。

　　澆注溫（wēn）度是（shì）鑄件鑄造（zào）加工過程中的（de）一個需要重點（diǎn）控製的環節，在鑄件加工過程中（zhōng）澆注溫度是（shì）保證鑄件性能和質量的重要因素，因為（wéi）澆注溫度直接（jiē）關係到鑄件的強度和使用性能，如果鑄造過程中澆注溫度控製不當，將會給導致鑄件出現厚度不勻、變形、裂（liè）紋（wén）、強度低等質量缺陷。
